Kini Awọn Imọ-ẹrọ Antenna Ti A Lo Ni Idanimọ Igbohunsafẹfẹ Redio (RFID)?

Kini Awọn Imọ-ẹrọ Antenna Ti a Lo ninu Idanimọ Igbohunsafẹfẹ Redio (RFID)?



Lori awọn ọdun ti a ti sọ lököökan ogogorun ti ikuna igba, ati aijọju mẹsan ninu mẹwa wa kakiri pada si eriali isoro dipo ju ërún abawọn. Laanu ọpọlọpọ awọn alabara lo awọn ọsẹ ni ifiwera awọn iwe data chirún lakoko ti apẹrẹ eriali ti pari ni ọjọ kan tabi meji.

RFID pan mẹrin igbohunsafẹfẹ iye. Fisiksi eriali yato pupọ laarin wọn pe fifiwera okun 125 kHz si 900 MHz dipole dabi fifiwe oluyipada si ile-iṣọ igbohunsafefe TV kan.

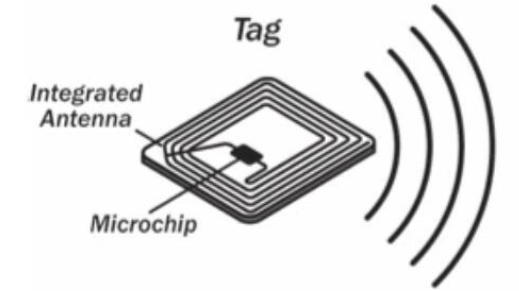

Ni iwọn kekere ati igbohunsafẹfẹ giga -125 kHz ati 13.56 MHz - tag naa joko ni aaye nitosi eriali oluka. Awọn gbigbe agbara nipasẹ ọna asopọ ṣiṣan oofa laarin awọn coils meji, iru si bii oluyipada kan ṣe n ṣiṣẹ. Nítorí náà, a kìí pè é ní "ẹ̀rínnà" rárá -"coil" tàbí "inductor" jẹ́ pípé. LF coils afẹfẹ Ejò waya ni ayika ferrite ọpá. Ferrite jẹ seramiki ti o ni agbara oofa giga ti o ṣojumọ ṣiṣan sinu iwọn kekere kan. Fun 13.56 MHz, julọ coils ni o wa alapin spirals etched pẹlẹpẹlẹ PCB tabi PET film-ni wa factory boṣewa jẹ 0.07mm Ejò sisanra bankanje.

Iwọn to wulo fun awọn ẹgbẹ mejeeji jẹ boya mita kan ti iwọn kika labẹ awọn ipo to dara. Nigbagbogbo kere.



Ni kete ti o ba de 860{3}960 MHz, ere yoo yipada patapata. Igi gigun n dinku to pe eriali ti o ni iwọn to ni oye le tan awọn igbi itanna eleto sinu aaye ti o jinna. Dipoles, meander{{4}ila, awọn abulẹ-awọn ẹya eriali gidi pẹlu awọn ilana itankalẹ ati awọn abuda ikọjusi ti o ṣe pataki.

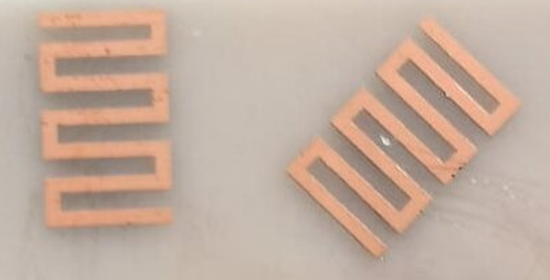

Idaji kan {{0} dipole igbi ni 915 MHz nṣiṣẹ nipa 16 centimeters sample si itọrẹ. Meander{4}} Awọn apẹrẹ laini ṣe ipa gigun yẹn sẹhin ati siwaju lati baamu lori aami kekere kan. O ṣe iṣowo bandiwidi fun iwapọ. Awọn ti o tobi orififo ti wa ni ibaamu impedance. Awọn eerun igi UHF RFID ṣafihan impedance eka pẹlu apakan gidi ni ayika 20Ω ati ifaseyin capacitive ni igbagbogbo laarin -150 si -220Ω da lori awoṣe ërún. Eriali ni lati pese awọn conjugate. Sọfitiwia Simulation mu eyi ni bayi ṣugbọn gbigba ibaramu igbẹkẹle kọja ifarada iṣelọpọ gba aṣetunṣe.



Ni kete ti o ba di aami kan sori ilẹ irin kan, iṣẹ ṣiṣe n lọ silẹ ni pataki- eyi ṣee ṣe ọrọ kan ṣoṣo ti o wọpọ julọ ni awọn iṣẹ akanṣe UHF. Awọn eriali patch pẹlu awọn ọkọ ofurufu ilẹ ṣiṣẹ ni ayika eyi ṣugbọn ṣafikun idiyele ati sisanra.



Awọn okun Microwave ni 2.45 GHz ati loke wa fun RFID ṣugbọn wo isọdọmọ lopin ni ita gbigba owo-owo ati awọn ọna ṣiṣe ipo akoko gidi{{1}.

Aitasera iṣelọpọ yapa awọn imuṣiṣẹ ṣiṣẹ lati awọn ikuna aaye. Ẹdọfu yikaka okun ni ipa lori inductance. Kemistri Etching ni ipa lori geometry wa kakiri. Awọn oniyipada titẹ iboju ni ipa lori resistance dì. Didara isomọ Chip ni ipa lori iwalaaye igba pipẹ{{4}. Ko si eyi ti o fihan lori iwe data kan.

Nigbati o ba yan igbohunsafẹfẹ, baramu fisiksi si iṣoro naa. LF wọ inu ẹran ara o si ṣiṣẹ nitosi irin{1}Idamọ ẹranko nṣiṣẹ lori rẹ fun idi to dara. HF kapa NFC ati sisan ohun elo. UHF n pese sakani ati iyara fun akojo oja ati eekaderi ṣugbọn o nilo akiyesi si awọn ifosiwewe ayika.





Awọn pato ibiti datasheet gba awọn ipo laabu pipe- tag ti nkọju si oluka, aaye ọfẹ, ko si kikọlu. Fun siseto iṣẹ akanṣe gangan, bẹrẹ nipasẹ gige nọmba yẹn ni idaji, lẹhinna tọju ala 20% miiran lori oke. Ohun gbogbo ti o wa loke wa lati ohun ti a ti kọ ni ṣiṣiṣẹ tag wa ati iṣelọpọ oluka ni Jingzhou ni ọdun mejidinlogun sẹhin- ni ominira lati de ọdọ ti o ba fẹ jiroro ni pato.
